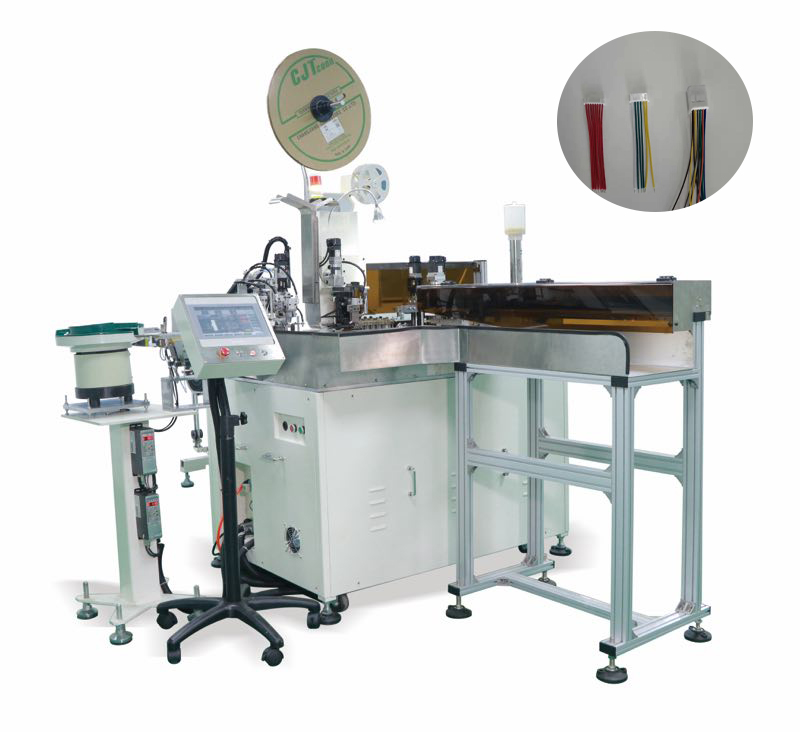

HC-10+SK全自动穿塑壳沾锡一体机

  1. 类 别:全自动系列
  2. 品 牌:常州禾昌机械有限公司
  3. 联系人:刘小姐
  4. 地 址:江苏省常州市武进区牛塘工业园新兴路18号
特点说明  MACHINE CHARACTERISTICS本机器实现了将线材切断、剥皮、捻线、沾锡、端子压着、穿塑壳、将打好端子的线材同时自动插入塑壳连续自动化...
  • 服务承诺 正品保证 按时发货
  • 咨询热线13338808398

在线咨询 在线订单

产品相册:

特点说明  MACHINE CHARACTERISTICS

本机器实现了将线材切断、剥皮、捻线、沾锡、端子压着、穿塑壳、将打好端子的线材同时自动插入塑壳连续自动化加工的功能。机器全程由工业电脑控制,动作精准,操作简单,性能稳定,降低人员操作失误,保证产品的稳定性。可在工业电脑上调整线材的剥皮,切断长度以及捻线、沾锡、端子压着、穿塑壳等操作的调整。技术性能调整方便快捷,操作简单易学。压力检测装置利用高感度压力传感器检测出端子压接时的压力形变,准确得将不良品检测出来,CCT视觉检测装置可快速准确得检测出端子是否穿进塑壳,从而保证产品的性能和品质。

机械规格  MACHINE SPECIFICATION

型号

Modle

HC-10+SK自动端子机

电源功率

Power

220V/950W

功能

Function

电线切断、剥皮、单端压着、单端扭线、沾锡、单端穿塑壳

产量

Production

550pcs/h(200mm长)

外形尺寸

Dimensions

L1155mm X W1210mm X H1600mm

重量

Weight

570kg

显示方式

Display

工业电脑 (液晶显示)

可加工电线类型

Wire material

PVC、BV线、BVR线

可加工电线范围

Can process electric wire range

AWG#28-AWG#20(0.25-0.75mm²)

切断长度

Wire length

40mm-800mm(最短留皮35mm)

切断精度

 Cut-off precision

 变动范围:1mm+切断长度*0.2%以下

剥皮长度

Stripping length

前端0.5-6mm,后端0.5-10mm

压着能力

Press capacity

2000kg

扭线长度

Twisting length

 3-10mm

塑壳类型

Molded case type

XH、 VH、PH、SM等塑壳(2-12孔,2孔4个、3孔3个、4孔两个、其余1个。以塑壳实际宽度为准调整数量。)

检测装置

Detecting devices

日本索路压力监控、CCT视觉检测、气压检测

空气压力

Air pressure

0.5-0.65MPa(需使用清洁干燥空气)

运行方式

Operation mode

单步、单周期、自动运行

调刀方式

Adjust blade

电脑设定、自动调刀

驱动方式

Drive supply

创宜伺服+步进电机驱动

启动方式

Open means

手动按钮、鼠标点击启动

工作环境

Working condition

0-50°,干燥适中

导管直径

Max .wire diam

∅1.0、∅1.5、∅2.0

送线方式

Wire feeding way

夹子拉线

USB接口

USB interface
