HC-20+FS全自动双头穿栓压接机

  1. 类 别:全自动系列
  2. 品 牌:常州禾昌机械有限公司
  3. 联系人:刘小姐
  4. 地 址:江苏省常州市武进区牛塘工业园新兴路18号
特点说明MACHINE CHARACTERISTICS本机器实现了将线材剥皮、切断、打端、双头穿栓、单头穿栓连续自动化加工的功能。适用于AWG#26-AWG#14的线材,...
  • 服务承诺 正品保证 按时发货
  • 咨询热线13813692194

在线咨询 在线订单

特点说明MACHINE CHARACTERISTICS

本机器实现了将线材剥皮、切断、打端、双头穿栓、单头穿栓连续自动化加工的功能。适用于AWG#26-AWG#14的线材,加工类型广泛。机器采用模块化设计,送线装置、打端装置、刀架装置、穿栓装置、后剥装置、收线装置等均可单独快速拆卸,维护方便快捷。机器全程由自动化控制,动作精准,操作简单,性能稳定,降低人员操作失误,保证产品的稳定性。可在触摸屏上调整线材的剥皮长度,切断长度、穿栓速度以及压着端子的速度。技术性能调整方便快捷,操作简单易学。机器加装光纤感应检测可检测电线有无、端子压着有无等现象,从而提高产品的良品率。


机械规格MACHINE SPECIFICATION



型号

Model

HC-20+FS全自动双头穿栓压接机

电源功率

Power

220V/ 600W

功能

Function

双头穿栓、单头穿栓、单端剥皮、双端剥皮、切断、单头压着、双头压着

产量

Production

1550pcs/h(200mm); 1400pcs/h(1000mm);单穿双打1600pcs/h(200mm)

外形尺寸

Dimensions

L1300*W1050*H1550mm

重量

Weight

580kg

显示方式

Display

中英文、液晶

可加工电线类型

Wire material

PVC、铁氟龙线

可加工电线范围

Can process electric wire range

AWG#26-AWG#14(0.2-2.5mm²)

切断长度

Wire length

50mm-999999m(中间最短留皮60mm)

切断精度

Cut-off precision

 变动范围:1mm+切断长度*0.2%以下

剥皮长度

Stripping length

前端1.5-15mm  后端1.5-15mm

压着能力

Press capacity

2000kg

检测装置

Detecting devices

电线有无检测、端子压着有无检测、气压低检测、光纤检测

空气压力

Air pressure

0.5-0.65MPa(需使用清洁干燥空气)

防水栓装置

Waterproff plug

可定做

运行模式

Operation mode

单步、单周期、自动运行

启动方式

Open means

按钮启动

工作环境

Working condition

0-50°,干燥适中

送线方式

Wire feeding way

滚轮送线

压力监控装置

Pressure monitoring

 可加装

CCT视觉检测

Visual inspectoon

 可加装

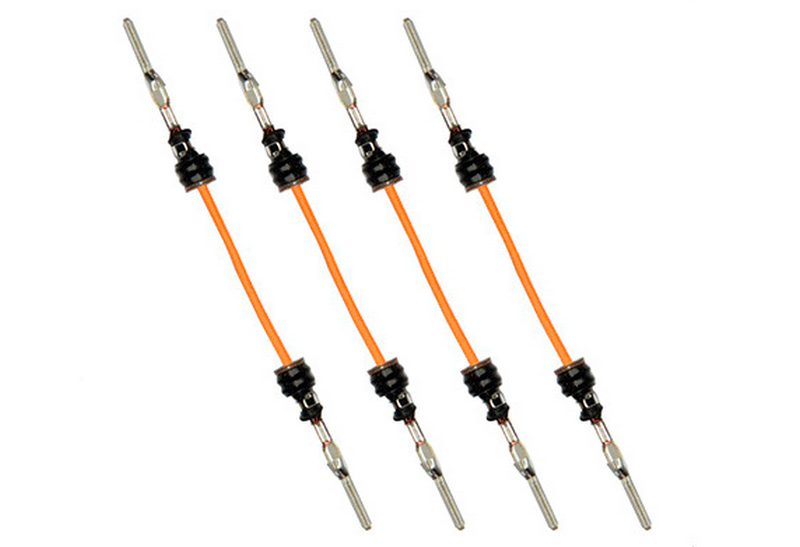

样线展示

d576244bce3baabc8ba26ff9c28b2ef (复制)
