HC-10+LY冷压端子自动机

  1. 类 别:全自动系列
  2. 品 牌:常州禾昌机械有限公司
  3. 联系人:刘小姐
  4. 地 址:江苏省常州市武进区牛塘工业园新兴路18号
特点说明  MACHINE CHARACTERISTICS本机器实现了将线材剥皮、切断、前后扭线、沾锡打端连续自动化加工的功能。本机型适用于不同规格连带有导向口...
  • 服务承诺 正品保证 按时发货
  • 咨询热线13813692194

在线咨询 在线订单

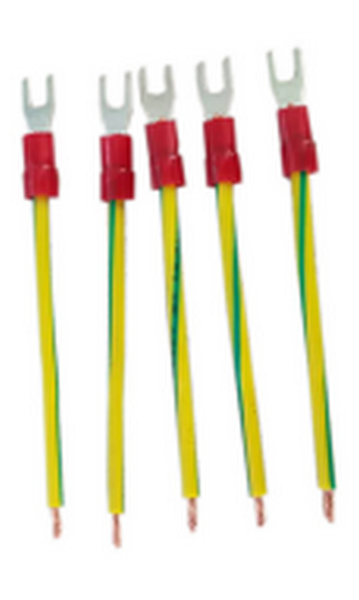

产品相册:

特点说明  MACHINE CHARACTERISTICS

本机器实现了将线材剥皮、切断、前后扭线、沾锡打端连续自动化加工的功能。本机型适用于不同规格连带有导向口的各种规格的端子。机器采用模块化设计,横模装置、旋转伸缩装置、打端装置、刀架装置、导线装置、锡炉装置均可单独快速拆卸,维护方便快捷。机器全程由自动化控制,动作精准,操作简单,性能稳定,降低人员操作失误,保证产品的稳定性。可在触摸屏上调整线材的剥皮,切断长度、速度以及压着端子的速度。技术性能调整方便快捷,操作简单易学。

机械规格  MACHINE SPECIFICATION

型号

Modle

HC-10+LY自动端子机

电源功率

Power

220V/800W

功能

Function

电线切断、单端剥皮、双端剥皮、单端压着、单端扭线、双端扭线、单端沾锡(单/双线打端扭线沾锡、双并线打端扭线沾锡、冷压/针管端子打端扭线沾锡)

产量

Production

冷压端子1600pcs/h(200mm)、1300pcs/h(1000mm);                          普通端子1900pcs/h(200mm)、1500pcs/h(1000mm)。

外形尺寸

Dimensions

L700xW1260xH1600mm

重量

Weight

275kg

显示方式

Display

中英文、液晶

可加工电线类型

Wire material

PVC、铁氟龙、BV、BVR

可加工电线范围

Can process electric wire range

0.25-2mm²

切断长度

Wire length

40-9999mm(中间最短留皮35mm)

切断精度

Cut-off precision

 变动范围:1mm+切断长度*0.2%以下

剥皮长度

Stripping length

前端0.5-15mm,后端0.5-15mm

压着能力

Press capacity

2000kg

扭线长度

Twisting length

前端3-15mm,后端3-12mm

检测装置

Detecting devices

线材打结检测、线材缺失检测、空气压力检测、端子感应检测、压力监控(可加装)

空气压力

Air pressure

0.5-0.65MPa(需使用清洁干燥空气)

运行模式

Operation mode

单步、单周期、自动运行

调刀方式

Adjust blade

微电脑自动调节

驱动方式

 Drive supply

步进电机驱动

启动方式

Open means

按钮启动

工作环境

Working condition

0-50°,干燥适中

导管直径

Max.wire diam

∅1.5、∅2.0、∅2.5、∅3.0、∅3.5

送线方式

Wire feeding way

滚轮送线

喷码机装置

Ink-jet

可加装

划线模式

Line mode

可加装
